Automatische Vorlagenaluminiumausdehnungs-Verpackung der spulen-11KW mit mehrfacher Rollen-Station

Automatische Vorlagenaluminiumausdehnungsverpackung der spule 11KW mit mehrfacher Rollenstation

ALLGEMEINE EINLEITUNG:

Diese Vorlagenstahlspulenverpackung ist besonders für das automatische Verpacken von riesigen Spulen einschließlich Stahlspulen, Aluminiumspulen, kupferne Spulen, Strangdrahtringe, etc., um das Paket nicht rostend, staubdicht zu machen wasserdicht, bestimmt, geschützt gut und verziert.

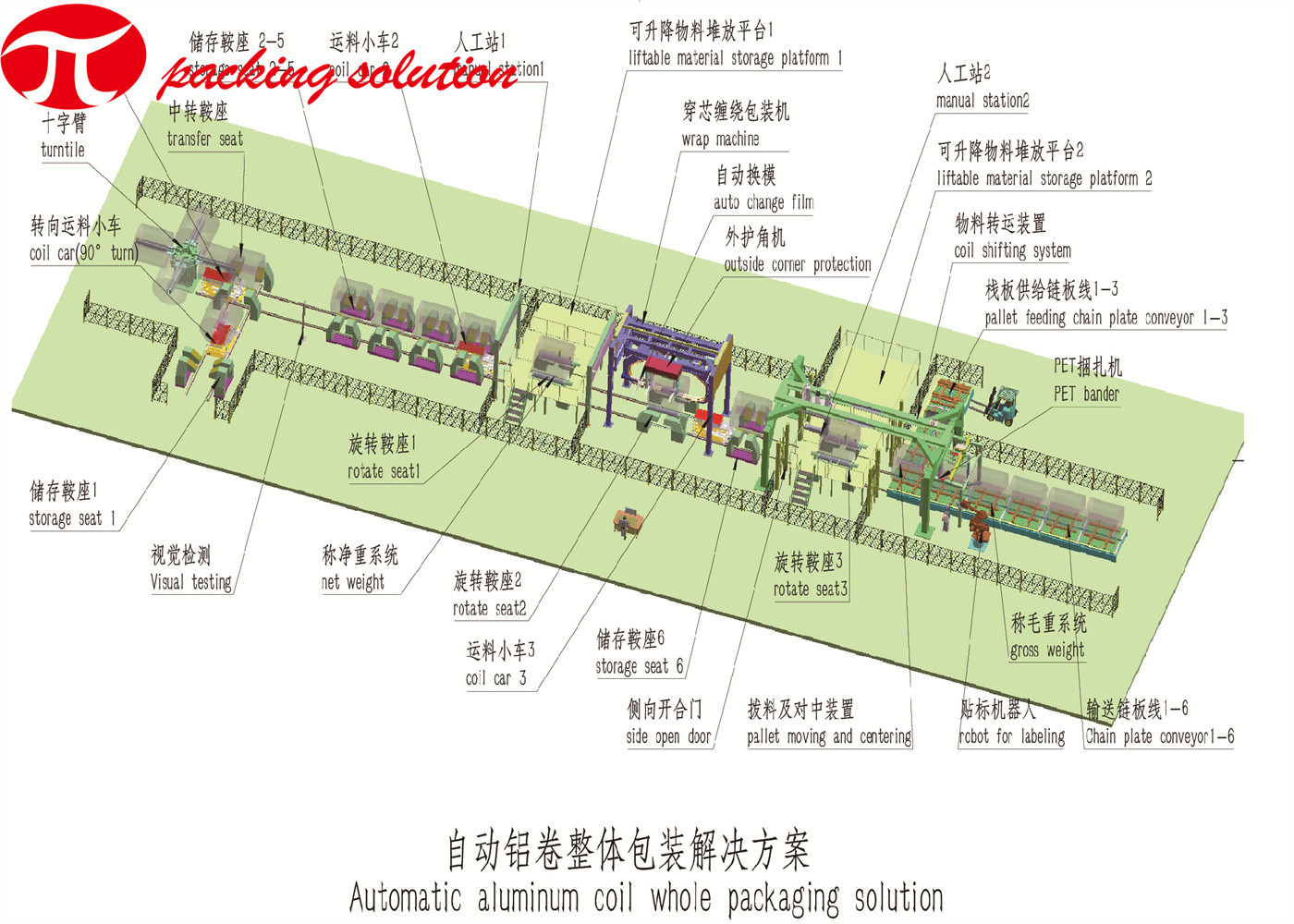

Es ist eine in hohem Grade automatische, in hohem Grade integrierte, sichere und praktische verpackende Maschinerie. Die Maschine wird hauptsächlich aus der verpackenden Einheit, bewegliche Bahn, zwei (oder mehr) Rollenstationen, Schaltschrank, guardrails&etc. verfasst.

Unsere aktualisierten Spulenhauptverpackungsmaschinen können den Anforderungen des Kunden von einfachem zu den in hohem Grade komplexen Konfigurationen angepasst werden. Jinglin kann verschiedene Wahlen von den verschiedensten Anforderungen anbieten, die Ihren spezifischen Bedarf übereinstimmen.

BASIC-PARAMETER:

Anwendung: Aluminiumspulen/Stahlspulen/Kupfer umwickelt,/Stahldrahtringe, usw.

Spulengröße: Breite 700-2000mm, ID≥450mm, Od: 1100-2200mm

Spulengewicht: 1000-30000kg

Verpackungsmaterial: PE-/PVCstretchfolie/Plastikband:

Identifikation: 76mm, OD: 100-250mm, Breite 250mm

Belichtungszeit: ca. 2-3m/sec.

Leistungsabgabe: ca. 11kw

Deckungsrate: 20%-90%

Stromversorgung: 380V, Dreiphasenlinie fünf

OPERATIONS-PROZESS:

1) Laden Sie die Spulen durch Kran, C-Haken, forkman oder Schwengel, Spule car&etc auf die Maschinenrollenstation.

2) Die Verpackungsmaschinenbewegungen zur Rollenstation mit Spule. Die Verpackung, die sich in Position bringt. Regulieren Sie das U-artige trackheight für unterschiedlichen Spulendurchmesser für Verpackungsmaterial zuführen den Shuttle, der die Mitte der Spule kreuzt.

3) Die u-Art Bahn schloss.

4) Regeln Sie das Verpackungsmaterial auf Spule durch die manuelle oder automatische Mechanikerhand (optional).

5) Fangen Sie an einzuwickeln.

6) Die Verpackung fertig und durch die manuelle automatische mechanische Hand versiegelt (optional).

7) Die Verpackung bewegt sich auf eine andere Blockerrollenstation für die folgende Verpackung (optional).

8) Laden Sie die verpackte Spule aus und bereiten Sie sich für ein anderes neues Verpacken vor.

HAUPTMERKMALE:

• Anwendbar zur langfristigen ununterbrochenen Arbeit.
• Modularbauweise-, einfache und zuverlässigeoperation.
• Die Spannung des Verpackungsmaterials ist leicht justierbar.
• Plc- u. HMI-Schnittstellenschirmoperation angenommen für intelligente Operation.
• Spezielle entworfene Augenhöhlenverpackungsart.
• Rollenstationen für bequemes Be- und Entladung. Die Rollen werden mit PU für bedeckt, die Spulenoberfläche zu schützen.
• Handbuch und automatischer Arbeitsmodus für alternative Wahl.
• Der Konverter wird angenommen, um die Deckung des Verpackungsmaterials zu justieren.
• Überschneidungsverhältnis der Verpackungsfolie ist justierbar.
• Verpackung von Positionszurückstellenfunktion.
• Sensoren für die Selbstlaufkatzenpositionierung.
• Doppelshuttle mit dem Wagen mit zwei Filmen kann für das unterschiedliche Material zwei angenommen werden, das in verarbeitendem einem einwickelt.
• Automatisch ausgerüstet mit der mechanischen Hand für das Feeding&cutting des Überstreifens.
• Schützender Zaun Sicherheit der Betreiber sicherstellen.
• Die waagerecht ausgerichtete Höhe der Verpackungseinheit konnte durch Motor justiert werden.
• Anzeichenlicht, das automatisch alarmiert, wenn Fehler auftritt. Probleme können automatisch gezeigt werden.
• Spezielle Bremse, damit die Bandentriegelungseinrichtung materielle Falte vermeidet.
• Extrarollenstationen sind, damit optionales höhere Verpackungs-Leistungsfähigkeit erzielt.
